| 产品特性：热销 | 品牌：凯瑞德 | 型号：KL-2000-12 |
| 种类：钢筋笼滚焊机 | 订货号：KL-91111 | 货号：KL-9-11111 |
| 产品别名：钢筋笼滚焊机 | 产品用途：钢筋笼制作成型 | 规格：28m*4.5m*2m |
| 是否跨境货源：否 |
二、数控钢筋笼滚焊机的工作原理：

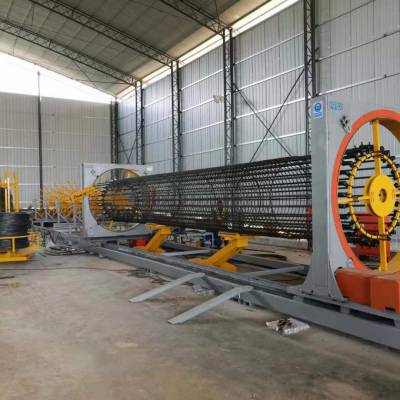

根据施工要求，钢筋笼的主筋通过人工穿过固定旋转盘相应模板圆孔至移动旋转盘的相应孔中进行固定，把盘筋（绕筋）端头先焊接在一根主筋上，然后通过固定旋转盘及移动旋转盘转动把绕筋缠绕在主筋上（移动盘是一边旋转一边后移），同时进行焊接，从而形成产品钢筋笼---这就是钻孔灌注桩钢筋笼滚焊机,即“钢筋笼成型机”的工作原理。
三、钢筋笼滚焊机加工钢筋笼的精度保障：
由于钢筋笼对于箍筋之间的间距精度要求非常高 , 所以一般的传统制作钢筋笼方式很难满足现代化施工要求。而凯瑞德生产的数控钢筋笼滚焊机，是在工业PLC上设定间距参数，由PLC控制行走于旋转变频电机的转速。从而有效***其加工出来的产品质量。
五、数控钢筋笼滚焊机的技术参数表如下：
设备型号 | KL-1600-12 | KL-2000-12 | KL-2200-12 | ||||||||||
适用桩径（mm） | 800--1600 | 800--2000 | 800--2200 | ||||||||||
钢筋笼标准长度（m） （其他长度需定制） | 12 | 18 | 22 | 27 | 12 | 18 | 22 | 27 | 12 | 18 | 22 | 27 | |
钢筋笼重量（kg） | 4500 | 6000 | 8000 | ||||||||||
主筋直径（mm） | Φ12--Φ32 | Φ12--Φ32 | Φ12--Φ32 | ||||||||||
盘筋直径（mm） | Φ6--Φ14 | Φ6--Φ14 | Φ6--Φ14 | ||||||||||
盘筋间距（mm） | 50--500 | 50--500 | 50--500 | ||||||||||
焊接方式 | CO?保护焊 | CO?保护焊 | CO?保护焊 | ||||||||||
液压站参数（Mp） | 8 | 8 | 8 | ||||||||||
电源参数 | 380v 50hz | 380v 50hz | 380v 50hz | ||||||||||
功率（Kw） | 13 | 23 | 23 | ||||||||||
设备组成清单
序号 | 各机构名称 | 数量 | 备注 |
1 | 主筋上料机构 | 1套 | 10米 |
2 | 旋转分料机构 | 1 套 | 单节最长12米 |
3 | 环型模板旋转机构A（固定侧） | 1套 | 2米以下桩径 |
4 | 环型模板旋转机构B（移动侧） | 1套 | 2米以下桩径 |
5 | 液压自动支撑装置 | 1套 | |
6 | 液压站 | 1套 | |
7 | 电控系统 | 1套 | 伺服电机加行星轮减速机版 / PLC 1部 |
8 | 盘筋放线架 | 1套 | 承重2吨 |
9 | 环形模板及导管 | 1套 | 4套模板环，50对单筋导管 |
10 | 随机工具及配件 | 1套 | |
11 | 二保焊机 | 1台 | |
12 | 弯弧机 | 1台 |
